LED CUBE 5X5X5
tranquangvu0651
Đã gửi: [14:32:19] 05/09/2011 Monday


Cấp bậc: Thành viên tích cực
Nhóm: Member

Tham gia: 07/03/2010
Bài gửi: 425
Version 1:

Zing Me Photo

Và sau 2 Version tiếp theo tới Verson 4 này mình thiết kế nhỏ gon nhìn rất đẹp mắt đỡ tốn tiền nối dây bus các bạn cùng chiêm ngưỡng V4 của mình nhá hì hì ( tuy bận nhưng vẫn làm cho thành công hì hì ).

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5539.jpg

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5543.jpg

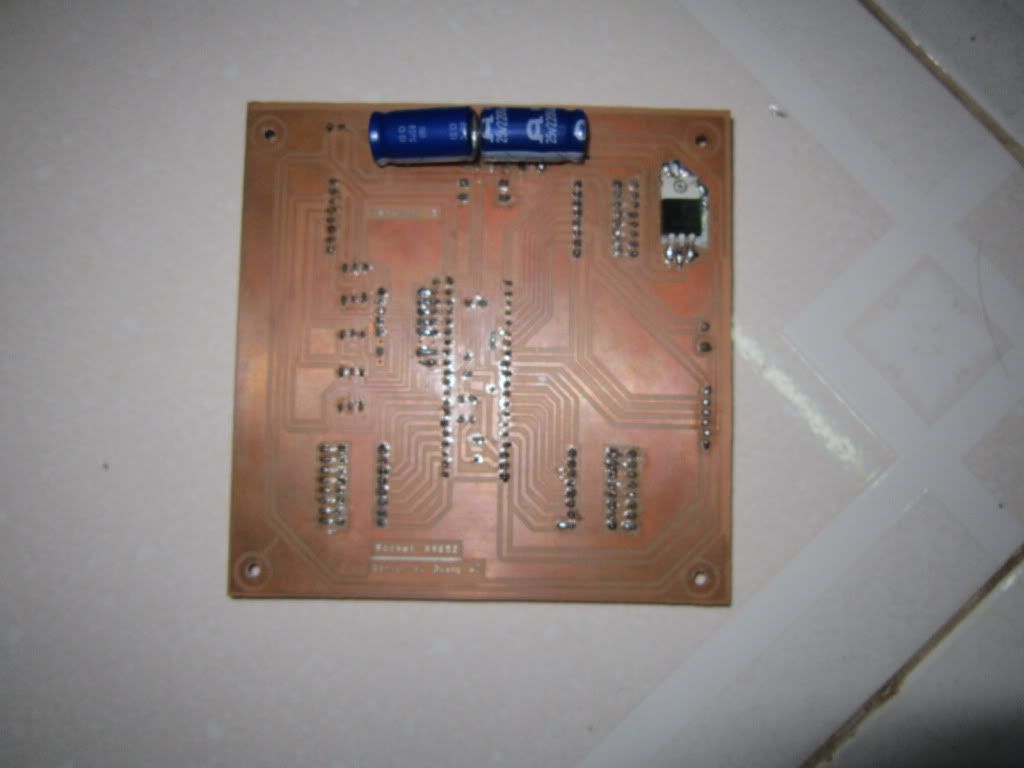

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5541.jpg

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5547.jpg

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5546.jpg

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5552.jpg

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5554.jpg

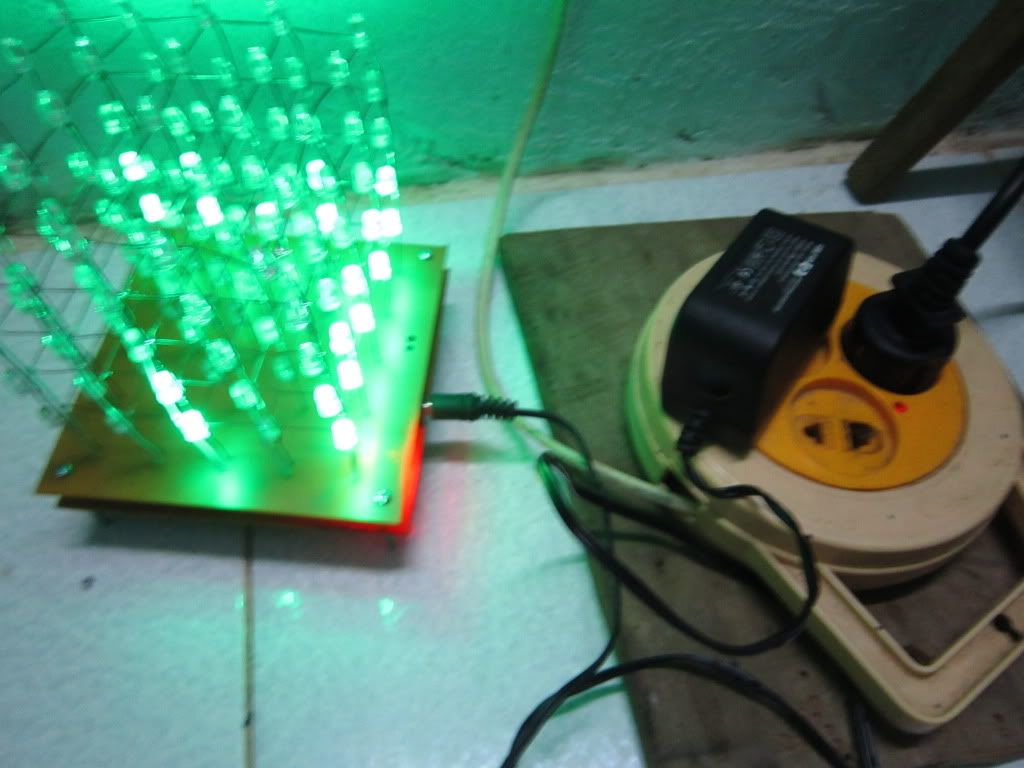

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5562.jpg

http://i43.photobucket.com/albums/e393/tranquangvu0651/IMG_5563.jpg

nó có thể sử dụng 2 loại nguồn đó là Pin 9V và adapter tuy 5x5x5 đã lỗi thời nhưng nếu làm 1 món quà tặng rất hay và ý nghĩa !.


và đây là link vì thời gian này nhiều bạn gọi quá không có thời gian mình up tạm V2 của mình mấy bạn xem nha :

code+ mạch nguyên lý + file hướng dẫn rất cụ thể
download link dưới:

http://www.mediafire.com/?7xqlzwovhqq1gz4




Have a nice day !




thaison1902
Đã gửi: [20:35:36] 05/09/2011 Monday


Cấp bậc: Thành viên tích cực
Nhóm: Member

Tham gia: 08/10/2010
Bài gửi: 113
Hay Đó có gì mấy bữa nữa e rảnh chỉ e vài đường nha !
Em học khóa 10 ah có gì mong chỉ giáo nha nhìn thix ghê
Thank nha !
tranquangvu0651
Đã gửi: [16:36:18] 10/09/2011 Saturday


Cấp bậc: Thành viên tích cực
Nhóm: Member

Tham gia: 07/03/2010
Bài gửi: 425
ơ ơ ! 4rum trao đổi j đây ! anh cot_lhu ơi anh có mạch điều khiển động cơ DC không cho em cái file layout cái hihi em đang tính làm cái xe điều khiển từ xa nên giờ chuẩn bị từ cái điều khiển động cơ đã hihi

cot_lhu
Đã gửi: [20:01:03] 10/09/2011 Saturday

Cấp bậc: Khách
Nhóm: Guest

Tham gia: 15/05/2007
Bài gửi: 10,268
tranquangvu0651 viết :
ơ ơ ! 4rum trao đổi j đây ! anh cot_lhu ơi anh có mạch điều khiển động cơ DC không cho em cái file layout cái hihi em đang tính làm cái xe điều khiển từ xa nên giờ chuẩn bị từ cái điều khiển động cơ đã hihi


Anh có nguyên lý thôi, em cần thì anh gưỡi cho, còn em làm xe này là làm sóng RF hả, hay đó, nhưng mà phải độ cũng vui đó. Còn file cầu H thì anh có nhưng là PID nên cái này thì em làm không được, nó dùng PIC nên em không làm được.
tranquangvu0651
Đã gửi: [23:28:11] 10/09/2011 Saturday


Cấp bậc: Thành viên tích cực
Nhóm: Member

Tham gia: 07/03/2010
Bài gửi: 425
cot_lhu viết :

Anh có nguyên lý thôi, em cần thì anh gưỡi cho, còn em làm xe này là làm sóng RF hả, hay đó, nhưng mà phải độ cũng vui đó. Còn file cầu H thì anh có nhưng là PID nên cái này thì em làm không được, nó dùng PIC nên em không làm được.
hihi sóng RF 1 vấn đề kinh khủng hihi anh cho em mạch đi để nghiên cứu ! hihi có gì hỏi anh thêm hihi
cot_lhu
Đã gửi: [23:56:24] 10/09/2011 Saturday

Cấp bậc: Khách
Nhóm: Guest

Tham gia: 15/05/2007
Bài gửi: 10,268
tranquangvu0651 viết :
hihi sóng RF 1 vấn đề kinh khủng hihi anh cho em mạch đi để nghiên cứu ! hihi có gì hỏi anh thêm hihi

Cái sóng RF thôi mà, nó tuỳ theo ngõ vào ra mà lập trình thôi, như loại 16 cổng chẵng hạn, nó có 4 ngõ ra, và nó tạo tổ hợp 0000 >> 1111 nên theo đó mà lập trình.

File đính kèm:
101229 - motor_controller IR2103.rar (132kb) được tải 57 lần.

tranquangvu0651
Đã gửi: [19:06:46] 13/09/2011 Tuesday


Cấp bậc: Thành viên tích cực
Nhóm: Member

Tham gia: 07/03/2010
Bài gửi: 425
- Sau 1 thời gian up bài này thì đã có " vài " đồng chí đến làm mạch vã đã thành công mĩ mãn
rất kỳ công:
Zing Me Photo


Board Cube Version 2:
Zing Me Photo
Hoàn thành :
Zing Me Photo
- nếu các bạn nào muốn làm có thể liên hệ mình SĐT: 01654072101  or quangvu159@gmail.com ( mình vừa chuyển qua Gmail 14-10-2013 )
- mình sẽ hướng dẫn và chỉ tận tình
tại phòng trọ gần cs5



File đính kèm:
BOAR CUBE V2.MAX (186kb) được tải 20 lần.
SOCKET89S52 V2.MAX (192kb) được tải 18 lần.

cobedaden90
Đã gửi: [09:53:16] 06/10/2011 Thursday


Cấp bậc: Thành viên tích cực
Nhóm: Member

Tham gia: 21/06/2011
Bài gửi: 72
tranquangvu0651

+ Ai làm version 1 nhớ đổi Port3 với Port2 lại với nhau đổi 1 bên thôi nha đổi bên BOARD CUBE thì để yên BOARD điều khiển và ngược lại
dinhvandai
Đã gửi: [22:39:28] 16/10/2011 Sunday


Cấp bậc: Thành viên mới
Nhóm: Member

Tham gia: 05/10/2010
Bài gửi: 17
led cube quả là một nghệ thuật
mình rất thích làm mấy mạch như thế này nhưng chưa biết gì về lập trình => đành bó tay.
mọi người xem cái này chưa?
Bấm xem! <= cực đỉnh đấy
tranquangvu0651
Đã gửi: [07:29:58] 23/10/2011 Sunday


Cấp bậc: Thành viên tích cực
Nhóm: Member

Tham gia: 07/03/2010
Bài gửi: 425
Nếu ai có làm thì sữa lại nha

Normal 0 false false false EN-US X-NONE X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Table Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-qformat:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin-top:0cm; mso-para-margin-right:0cm; mso-para-margin-bottom:10.0pt; mso-para-margin-left:0cm; line-height:115%; mso-pagination:widow-orphan; font-size:11.0pt; font-family:"Calibri","sans-serif"; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin;}

                                      cột_1    cột_2      cột_3      cột_4      cột_5



                                      cột_10   cột_9      cột_8      cột_7      cột_6



                                      cột_11   cột_12    cột_13    cột_14    cột_15



                                      cột_16   cột_17    cột_18    cột_19    cột_20



                                      cột_21   cột_22    cột_23    cột_24    cột_25




Normal 0 false false false EN-US X-NONE X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:"Table Normal"; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-qformat:yes; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin-top:0cm; mso-para-margin-right:0cm; mso-para-margin-bottom:10.0pt; mso-para-margin-left:0cm; line-height:115%; mso-pagination:widow-orphan; font-size:11.0pt; font-family:"Calibri","sans-serif"; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin;}

cột_9 = P3.0

cột_10 = P3.1

cột_11 = P3.2

cột_12 = P3.3              J3

cột_13 = P3.4

cột_14 = P3.5

cột_15 = P3.6

cột_16 = P3.7



cột_17 = P2.0

cột_18 = P2.1

cột_19 = P2.2

cột_20 = P2.3              J2

cột_21 = P3.4

cột_22 = P2.5

cột_23 = P2.6

cột_24 = P2.7
